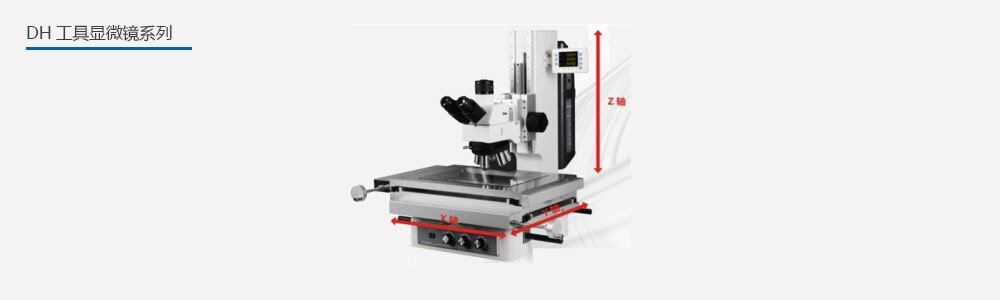

DH型測量工具顯微鏡介紹

    DH數字測量顯微鏡是高對比度同軸照明連續變倍單筒視頻顯微系統。

    DH型測量工具顯微鏡特點

    ●采取以色列設計光學系統，穩定性，可靠性更強

    ●突破傳統變倍顯微鏡的限制，可接物鏡，有效拓展觀測范圍，光學最大放大倍率可達450倍

    ●變倍范圍0.7-4.5變倍比為1:7

    ●創新采用單筒變倍調節，變倍舒適，變倍過程順暢平穩

    ●變倍中心可調，中心偏移量極小

    ●可調光高亮度長壽命LED同軸照明

    ●特別適合于高反射率表面、深孔等照明

    ●模塊化設計，便于安裝

    DH型測量工具顯微鏡光學效果

    ●精度高，穩定性強，數據準確，重復性高

    DH型測量工具顯微鏡-人性化設計體驗

    ●150mm大調焦行程及高達0.42的大NA值能滿足多個領域的不同應用。

    ●高精度工作臺

    我們在XY工作臺上采用了一種直線度和穩定性都極強的線性導軌。此外我們的設計師在設計階段廣泛采用FEM分析技術，確保在任何測量條件下，工作臺的穩定性都是理想的。這為實現高精度測量奠定了堅實的基礎。

    規格 金屬臺面尺寸 玻璃臺面尺寸 行程 最小分辨率(可選)mm

    12*8 500*350      350*250 300*200     0.001/0.0005/0.0001

    8*6 400*280       245*192 200*150      0.001/0.0005/0.0001

    6*4 300*250       204*145 150*100      0.001/0.0005/0.0001

    4*4 285*240       170*14 5100*100      0.001/0.0005/0.0001

    測量精度所以型號的載物臺均達到(3+L/50)um的精度，可更高要求可選購高精度型

    載物臺，測量精度達(1.5+L/100)um(L為被測長度，單位：mm)

    ※使用高精度載物臺時，推薦使用10倍以上物鏡，溫度及環境必須達到指定標準

    ●支持多種照明方式

    1.透射照明：適用于透明樣本特征觀測及一般樣本的邊緣特征觀測。

    2.同軸照明：適用于表面特征觀測。

    3.暗場照明：適用于透明、高反亮表面特征觀察。

    4.偏光照明：適用于金屬、巖石、結晶等具有雙折射特征樣本觀測。

    ●數字化的加入使測量精度更高

    DH型測量工具顯微鏡技術參數

    ●具備影像精密取點

    ●具備各元素之任意組合及計算結果產生新量測功能及數據，如線圓距，兩線交點等

    ●具備各式常用計算單位切換，并具備顯示設定項目功能

    ●具備影像校正、尺寸校正、軸向校正及非線性補償功能

    量測結果顯示

    ●具備專門視窗顯示及直接標注在影像上

    不良現象原因備注

    ●工件影像上可針對不良現象或原因另作缺陷注釋，并轉至Excel輸出報表

    動態顯示

    ●量測結果需隨平臺移動而改變

    ●可進行不規則器件測量，并計算相關參數

    ●具備量測影像存儲功能

    ●具備SPC統計分析功能

    ●具備CAD/DXF輸入和輸出功能
