在顯微鏡的攝影接筒上安裝模擬或數字攝像頭，視頻信號將通過采集卡或USB線傳入計算機，本軟件將捕獲該視頻信號，進而得到顯微鏡下視場圖像，再對該圖像進行處理和分析，得出定量和定性的分析參數。354巖石分析軟件

    ⒉技術特點：

    本軟件的核心功能是對巖石圖像進行分析，核心功能模塊有：

    模塊1：巖石薄片粒度分析(人工測量法、通過測量直徑實現)

    模塊2：鑄體薄片孔隙特征分析(人工測量法、通過測量面積)

    模塊3：巖石薄片粒度分析(軟件自動計算、通過得到的顆粒直徑推算粒度)

    模塊4：鑄體薄片孔隙特征分析(軟件自動計算、通過得到的顆粒面積推算孔隙度)

    本軟件具備數十種圖像處理功能、同時具備報告處理、幾何測量、定倍打印、圖像拼接等多種輔助功能。

    本軟件還具備圖像共聚焦、三維光圖等專業功能。

    ⒊知識產權：

    本軟件屬我公司獨立開發的、具有完全自主知識產權(我公司擁有全部源程序代碼)的產品，客戶購買我方軟件后，可根據客戶需求對軟件進行修改和補充，典型的定制開發工作項目有：

    新增自動分析模塊(客戶需提供文字資料)；

    新增采集卡或USB攝像頭接口程序(客戶需提供圖像采集設備及二次開發包)；

    新增圖文信息報告；

    模塊1：巖石薄片粒度分析(測量直徑)

    1.在列表中選擇巖石薄片粒度分析標準，按“確定”鍵確認。

    2.裝入采樣圖象

    ⑴用戶可用調入圖象或視頻采集方式裝入采樣圖象

    ⑵圖像處理：

    圖片采集后，系統將提供多種的圖像處理功能，該部分的軟件界面和說明如下：

    本界面左上角的“圖像處理”菜單中提供了十余種方法進行圖像處理，具體內容如下：

    ?圖像還原：

    還原為采樣時獲得的原始圖像。

    ?使用畫筆：

    可用畫筆在裝入軟件的圖像上進行各種修改?？蛻艨梢圆捎妙伾东@(捕獲裝入圖像的顏色)或者顏色選擇的方法選擇畫筆的顏色，同時可調整畫筆的粗細。當畫筆的屬性調整完成后，客戶用鼠標拖動畫筆在圖像上進行修改，修改完成后，按下右鍵結束。

    ?亮度調整：

    加亮或變暗整個圖像。

    ?對比度調整：

    調整圖像中明暗之間的差別。

    ?顏色調整：

    單獨調整圖像中紅、綠、藍三種顏色的深淺。

    ?轉換為灰度圖像：

    把彩色圖像變換為有256種深度的灰色圖像。

    ?灰度自動色階：

    自動將灰度圖像的色階變換到0-255區間。使灰度圖像更加清晰，層次感更加分明。

    ?二值化處理：

    根據臨界值把圖像轉換為只有黑色和白色兩種顏色的圖像。

    ?去除雜點(*)：

    把圖像中獨立的黑色點變成白色。

    ?膨脹(*)：

    增大圖像中黑色部分的面積。

    ?細化(*)：

    把圖像中的黑色塊變成細線。

    ?連接斷線(*)：

    把斷開的線條連接起來。

    ?延長斷線(*)：

    把斷頭連接到線條上。

    ?刪除斷頭(*)：

    把多余的斷頭刪掉。

    ?反相：

    反轉圖像的顏色。

    ?通道：

    選擇和組合紅綠藍色調。

    ?銳化：

    放大圖像中色彩之間的差別,使圖像中原來模糊部分變得更清晰。

    ?柔化：

    縮小圖像中色彩之間的差別,使圖像中原來清晰部分變得更模糊。

    ?邊緣增強：

    加亮圖像中色彩變化較大的分界線,同時把其他顏色變暗。

    ?邊緣檢測：

    加亮圖像中色彩變化較大的分界線。

    ?中值濾波去噪：

    圖像色彩變化較大時，增大其中色彩較暗的像素,縮小圖像中色彩較亮的像素,使其保持中間值。

    注：(*)表示該功能僅對二值化處理后的圖像有效。

    3.測量直徑：

    用鼠標直接劃線在圖像上劃直線測量取值，右邊框中是測量的結果．

    4.圖表分析：　前面測量粒度的結果可以在這里用圖表方式表示出來．圖表的方式有四種：

    累積曲線(調整)

    累積曲線(線性)

    直方圖

    頻率曲線

    完成圖象分析后可以按＂確定＂鍵返回測量直徑畫面．

    ４.打印報告：

    打印報告是將用戶在自動分析中得到的用上面的圖表方式表示的結果添加說明標注后打印成書面報告或保存WORD文擋，保存當前類別圖象的工作．

    完成所有測量和分析后，在測量直徑畫面按＂確定＂鍵結束粒度分析(測量直徑)．

    模塊２：鑄體薄片孔隙特征分析(測量面積)

    1.在列表中選擇鑄體薄片孔隙特征分析標準，按“確定”間確認。

    2.裝入采樣圖象

    ⑴用戶可用調入圖象或視頻采集方式裝入采樣圖象(同＂模塊1＂一樣)

    ⑵圖像處理：(同＂模塊1＂一樣)

    3.測量面積：

    用鼠標直接劃線在圖像上劃線取面積測量值，右邊框中是測量的結果．

    4.打印報告：

    .打印報告是將用戶在測量中得到的自動分析結果用圖表方式表示出來，并可以添加說明標注后打印成書面報告或保存WORD文擋，保存當前類別圖象的工作．

    完成所有測量和分析后，在測量面積畫面按＂確定＂鍵結束孔隙特征分析(測量面積)．

    模塊3：巖石薄片粒度分析(自動計算)

    1.在列表中選擇鑄體薄片孔隙特征分析標準，按“確定”間確認。

    2.裝入采樣圖象

    ⑴用戶可用調入圖象裝入采樣圖象

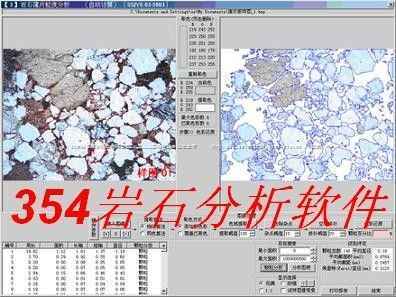

    3.粒度分析自動計算測定：(該部分的軟件界面和內容說明如下)：

    ?巖石圖片

    采集及處理后的巖石圖片，顯示在界面的左上方；提取的顆粒顯示在界面右上方。

    ?取色：

    用“吸管”工具，可在左邊“巖石圖片”上提取六種以內的顏色，該顏色部分將被認為是“顆?！?。

    ?圖像處理：

    “1、裝入圖像”：裝入需要處理的巖石圖片。

    “提取算法–相似算法”：按RGB的閾值提取選種顏色對象。

    “提取算法–同色算法”：除滿足上述條件之外，還要滿足“色系”的要求。

    “取色方式–添加新色彩”：可選擇多種顏色(6種以內)。

    “取色方式–覆蓋已取色”：只能選擇一種顏色。

    “2、色域提取”：按上述算法提取對象，提取閾值越大，選擇范圍越大。

    “3、去除雜點”：雜點閾值越大，去除的雜點顆粒越大。

    “4、空域修補”：修補閾值越大，修補的孔隙越大。

    “5、色彩還原”：選取部分還原原始圖像色彩。

    上述工作完成后，“顆粒數量”將被自動計算出來。

    4.顆粒分析：

    選取被認為是“巖石顆粒”的色彩，按上述方法對圖像進行處理，用“顆粒分析”方法提取“巖石顆?！辈糠?，被提取的顆粒幾何參數將在列表框中顯示。軟件將面積在“目標搜索”中“最小面積”和“最大面積”之間的顆粒視為“巖石顆?！眮硖幚?。統計相關數據在“級別評定”欄目中顯示。

    “顯示選擇”欄目中，提供了縮放顯示“巖石圖像”的多種工具，可對采集后的圖像進行縮放。

    “分析圖表”功能，可用四種不同格式的圖像表示巖石顆粒的統計結果。

    累積曲線(調整)

    累積曲線(線性)

    直方圖

    頻率曲線

    完成圖象分析后可以按＂確定＂鍵返回粒度分析自動計算測定畫面．

    ４.打印報告：

    打印報告是將用戶在自動分析中得到的用上面的圖表方式表示的結果添加說明標注后打印成書面報告或保存WORD文擋，保存當前類別圖象的工作。

    完成所有分析后，在粒度分析自動計算測定畫面按＂確定＂鍵結束巖石薄片粒度分析(自動計算)．

    模塊4：鑄體薄片孔隙特征分析(自動計算)

    1.在列表中選擇鑄體薄片孔隙特征分析(自動計算)標準，按“確定”間確認。

    2.裝入采樣圖象

    ⑴用戶可用調入圖象裝入采樣圖象

    3.孔隙分析自動計算測定：(該部分的軟件界面和內容說明如下)：

    ?巖石圖片

    采集及處理后的巖石圖片，顯示在界面的左上方；提取的孔隙顯示在界面右上方。

    ?取色：

    用“吸管”工具，可在左邊“巖石圖片”上提取六種以內的顏色，該顏色部分將被認為是“孔隙”。

    ?圖像處理：

    “1、裝入圖像”：裝入需要處理的巖石圖片。

    “提取算法–相似算法”：按RGB的閾值提取選種顏色對象。

    “提取算法–同色算法”：除滿足上述條件之外，還要滿足“色系”的要求。

    “取色方式–添加新色彩”：可選擇多種顏色(6種以內)。

    “取色方式–覆蓋已取色”：只能選擇一種顏色。

    “2、色域提取”：按上述算法提取對象，提取閾值越大，選擇范圍越大。

    “3、去除雜點”：雜點閾值越大，去除的雜點孔隙越大。

    “4、空域修補”：修補閾值越大，修補的孔隙越大。

    “5、色彩還原”：選取部分還原原始圖像色彩。

    上述工作完成后，“孔隙率”將被自動計算出來。

    4.孔隙分析：

    選取被認為是“巖石孔隙”的色彩，按上述方法對圖像進行處理，用“孔隙分析”方法提取“巖石孔隙”部分，被提取的孔隙幾何參數將在列表框中顯示。軟件將面積在“目標搜索”中“最小面積”和“最大面積”之間的孔隙視為“巖石孔隙”來處理。統計相關數據在“級別評定”欄目中顯示。

    “顯示選擇”欄目中，提供了縮放顯示“巖石圖像”的多種工具，可對采集后的圖像進行縮放。

    5.打印報告：

    打印報告是將用戶在測量中得到的自動分析結果用圖表方式表示出來，并可以添加說明標注后打印成書面報告或保存WORD文擋，保存當前類別圖象的工作．

    完成所有分析后，在孔隙分析自動計算測定畫面按＂確定＂鍵結束鑄體薄片孔隙

    特征分析(自動計算)。

    模塊5：鑄體薄片孔隙特征分析(自動計算2)

    和4號模塊類似，打印報告格式不一樣，這里不再敘述。

    模塊6：鑄體薄片孔隙特征分析(精度測試)

    這個模塊只是對鑄體薄片孔隙特征分析的結果孔隙率是不是正確作一個精度測試用的．這里提供了一些圖形來進行測試．

    在上圖中全圖被分成１００份，每個紅色方格是１份．進行自動分析后，看孔隙率的數值同紅色方格的占有率是一致的．結果可以證明孔隙率自動分析是無誤的．

    模塊7：金剛石圖像分析(自動計算)

    ?在模塊列表中選擇該模塊。

    ?點擊“裝入”鍵裝入被處理的圖像。

    ?點擊“處理”進入圖像處理界面，使用“畫筆”的“畫線”功能，用背景色手工分割被連接的金剛石顆粒。

    ?處理完后，點擊“確定”退出。

    ?選擇最有代表性的顆粒顏色，注意要和背景色區別。

    ?陸續點擊“圖像處理”中的各功能鍵，參數可調，但目前按默認值處理。

    ?調整顆粒的“最小”和“最大”面積，此功能可將許多雜質去掉，點擊“顆粒分析”，左下部的列表中將顯示被搜索出的顆粒。

    ?點擊列表中的數據，對應顆粒的邊界將以紅色顯示，選中“試樣圖像背景”，顆粒邊界將更清晰。

    ?點擊“打印報告”，將出現報告信息輸入界面：

    ?以下為報告的“打印預覽”界面：

    模塊8：碎屑巖粒度分析方法(自動計算)

    ?在模塊列表中選擇該模塊。

    ?點擊“裝入”鍵裝入被處理的圖像。評級方法參照模塊4.

    模塊9：巖石孔隙結構特征的測定(圖像法)

    使用方法同模塊8,(參照模塊4,取色法)

    模塊10：礦物成分百分比測定(圖像分析)

    ?在界面左下部左邊的樹狀目錄中，選擇需要分析的圖像所在的目錄。

    ?在界面左下部右邊的樹狀目錄中，選擇需要提取顏色的圖片。

    ?鼠標移動到界面左上部左邊的圖像框中，選擇需要分析的成分顏色；成分的名稱及閾值可用中間的控件自行設定。

    ?工作模式：選擇“處理模式”，用戶可逐個進行“色域提取”“去除雜點”“空域修復”“成分計算”等步驟，處理結果將顯示在左下部右邊的列表框中，軟件只處理列表中被選中的圖像。選擇“掃描模式”，則中間步驟由軟件自行完成，點擊“本圖掃描”，只掃描被選中的圖像；點擊“全部掃描”，掃描列表中所有的圖像。

    ?雜點閾值：調整雜點分析時的搜索參數。

    ?修補閾值：調整空域修補時的搜索參數。
