《354金相圖像分析軟件》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。

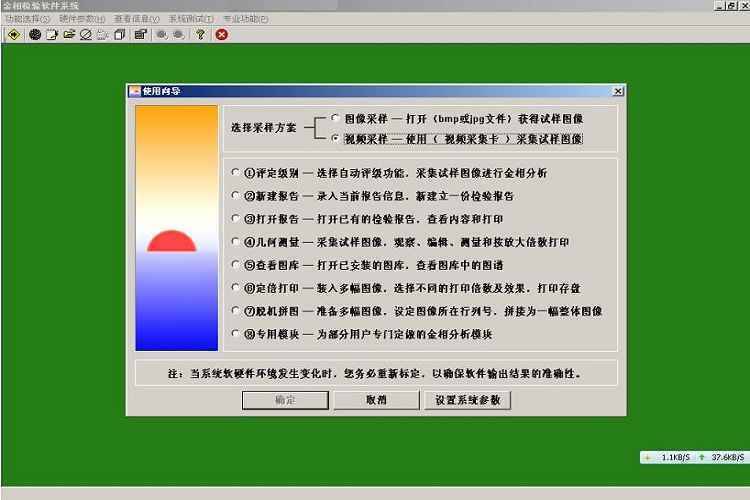

        該軟件的主要功能如下：

    ⒈自動評級：

    本軟件以檢驗標準為依據，開發出了百余個類別兩百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。目前本系統的軟件模塊清單見附件。本軟件模塊的評級方式有以下三種：

    自動評級：軟件可自動得出最終分析結果；

    輔助評級：軟件可得出和分析結果有一定聯系的參數；

    比較評級：將采集下來的試樣圖像和標準圖庫進行比較，人工作出結果判斷。

    實際操作示例：

    ?晶粒度評級(模塊【74】黑白相面積及晶粒度評級)

    ?非金屬夾雜評級(模塊【2】非金屬夾雜物顯微評定)

    ?球墨鑄鐵_球化分級_石墨大小分級(模塊【20】【21】)

    ?計算孔度的大小和分布(模塊【24】)

    ?球墨鑄鐵__鐵素體和珠光體數量分級(模塊【23】含石墨、滲碳體百分比)

    ?球墨鑄鐵金相＿球化分級：連續評級5個視場(模塊【020】)

    ?金屬平均晶粒度＿金屬平均晶粒度測定方法(模塊【001】)

    ?球墨鑄鐵多圖多模塊評級：球化分級＆石墨大?。w組織(模塊【250】)

    ?灰鑄鐵多圖多模塊評級：石墨分布＆石墨長度＆基體組織＆共晶團

    ?多項組織分析(SS2006-02)(模塊【273】)

    ?變形鋁及鋁合金制品顯微組織檢驗方法_晶粒度評級(模塊【349】)

    ?灰鑄鐵多圖多模塊評級：石墨分布＆石墨長度＆基體組織＆共晶團

    ?多項組織分析(SS2006-02)(模塊【273】)

    ?變形鋁及鋁合金制品顯微組織檢驗方法_晶粒度評級(模塊【349】)

    ⒉新建報告：

    可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。

    ⒊打開報告：

    打開并瀏覽已經保存的報告文件。

    ⒋幾何測量：

    本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。

    ⒌查看圖庫：

    用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。

    ⒍定倍打?。?/span>

    可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。

    ⒎脫機拼圖

    將多張圖片拼接在一起(要求具體見圖像拼接),圖像拼接有“自動”和“手動”兩種方式，如采用“自動”方式，則被拼接圖像需要有重合部分；

    ⒏動態測量

    在DirectX支持的采集卡和攝像頭的視頻影像上進行測量！無需將圖片采集過后，可以直接在畫面上進行實時、動態的測量，與靜態測量相比較，增加了方便性和實用性！
